產品簡介
       多級離心鼓風機應用于污水處理廠（站）、鋼鐵、石化、電力、造紙、藥業、水泥、煤礦等企業。多級離心鼓風機具有多級、軸承外置、低速、串聯式、單吸式、雙支撐、進出口方向朝上或左（從電視端看）等結構。
主要技術規范
       進口流量：15~100m³/min
       出口壓力：1000~1500m H2O
       真空度：-800-5000mmH2O
       環境溫度：-35~+40℃
       相對濕度：20~85%
       噪音：≤83dB（A）
       軸承座振動值：振速≤4.7mm/S
風機選型
       1、進口流量。
       2、出口壓力。
       3、進口溫度。
       4、進口壓力（當?shù)卮髿鈮海?br />        5、水深。
       6、曝氣器阻力。
       7、管道及并網損失。
       （只有污水處理時才考慮5，6，7三要素）
特點
       1、結構緊湊：外形美現，穩定性好。安裝保養方便。
       2、運行平穩：優化設計的葉輪使軸向力減小，且有效率高的葉輪，并經靜動平衡校正，使整機運行平穩，在不加減振裝置的情況下，軸承振幅≤0.04mm。
       3、噪聲低：鼓風機運行時，無機械摩擦，采用合理葉片形線使聲音降低。多級離心鼓風機產生的噪音是高頻噪音，只要有障礙物，即可隔音，所以風機房外幾乎無噪音。
       4、無油機械：鼓風機軸承采用潤滑脂潤滑，軸承壽命二年以上。風機在運行中不產生油氣。特殊要求風機，采用二硫化鉬鋰基脂潤滑軸承。
       5、葉輪：葉輪采用特殊復合線形，減少了內部泄露，提高了容積效率。
       6、易于調節：進口端蝶閥調節流量，出口端蝶閥調節壓力。
       7、驅動方式：通常采用二級異步電動機，也可以采用四級電動機驅動。根據用戶電網不同，可采用不同電壓電機。
       8、密封：每級葉輪除進口圈外，級間和機殼兩端裝有迷宮式密封，以防止氣體泄露。
       9、冷卻：排氣軸承座有風冷和水冷兩種結構，由于葉輪對氣體的逐級壓縮，造成排氣機溫度遠遠高于進氣機殼。在排氣軸承座有風冷或水冷裝置，以延長了軸承的使用壽命。
       10、軸承溫控報警器：風機附件配有溫控箱，通過PT100電阻連接于軸承，當軸承溫度超過設定溫度時，溫控箱會自動報警。
       11、傳動方式：有聯軸器傳動，皮帶傳動，增速箱傳動三種。根據不同的設備和工藝，選用不同的傳動方式。

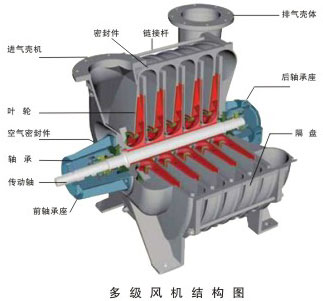

結構圖和特性
       機殼
       機殼材料采用HT250鑄件，經過時效和熱加工處理，保證強度及材料分子結構的穩定性。機殼的主要部件由進氣機殼、中間隔盤、排氣機殼組成，它們采用橡膠密封圈密封，并通過煤油滲漏試驗，保證氣體不泄露。葉輪出口處設有擴壓器，進口處設有回流器，保證鼓風機效率。為適應各種不同所需壓力和流量，鼓風機級數可采用2級-10級壓縮。進、出氣口位置根據用戶的需要，電機可以安裝在進氣端；也可以安裝在排氣端；法蘭面既可垂直向上，也可水平向左。

       轉子
       轉子由主軸、葉輪、迷宮密封式軸承、平衡盤、半聯軸器組成。主軸采用碳素軸用鋼制成并經調制處理，保證抗拉強度、抗彎強度。葉輪直徑在800mm以下采用鋁合金精密離心鑄造，直徑在800mm以上采用高強度合金鋼焊接而成，并通過超聲波探傷。1%葉輪均經高于時間轉速15%的超轉速試驗，單個葉輪作靜平衡檢驗，整個轉子作動平衡校正，保證振動速度小于等于4 .3mm/s，平衡盤用于抵消葉輪前后盤策的軸向壓力差。
       本公司以客戶的需求為己任，制造各種形式的配套葉輪，有徑向式、前傾式、后傾式。
       電動機
       電動機為鼓風機的驅動配套設備，標準配置采用IP44或IP54普通電機。特殊需要時可采用戶外型、防爆型、防塵型、防水型等電機，在沒有電力的場合，也可以用發動機或蒸汽渦輪機驅動。BD系列傳動方式為皮帶傳動；BD系列傳動方式為聯軸器直接傳動。
       軸承座
       軸承座的材料采用HT250鑄鐵，經過熱處理及機加工而成。為便于保養和維修，軸承座以螺栓固定于機殼外部，只要拉下軸承座即可替換軸承。鼓風機軸承采用高溫二硫化鉬鋰基潤滑脂潤滑，大型鼓風機軸承采用高級潤滑油潤滑，并配有專用油封，保證軸承座不漏油。由于排氣機殼溫度較高、排氣端軸承座采用風冷加水冷的形式對軸承進行冷卻（風冷指機體后軸端迷宮封密處擠出來的少量氣體，水冷指接通自來水或循環水），以延長軸承的使用壽命。前、后軸承座均裝有熱電偶，連接軸溫數字顯示聲光報警器，軸承正常運轉時顯示溫度值，當軸承溫度異常時自動報警。
供貨范圍
       1、主機部分：離心機風機主題。
       2、附件部分：配套電動機，公共底座、底腳螺栓、進口端過濾消聲器，進口端手動蝶閥。
       3、可選部分：出口端消聲器，出口端蝶閥（手動或電動）、放空閥、放空消聲器，變徑管，彈性接頭，止回閥、彎管、戶外風機、電機防雨罩。
       4、可選控制部分：星三角啟動柜，自耦降壓啟動柜，軟啟動啟動柜、變頻啟動柜、主控制柜（PLC）控制箱。
使用注意事項
       及時地維護和檢修潤滑系統，使用清潔的潤滑油，充分的潤滑各軸承部位，是保證延長風機使用壽命的重要措施。風機初始用期間，要注意檢查油品有無變質；有無水分，要注意檢查油室內的潤滑油應不低于所要求的二分之一，以免開機后缺油。但也不能讓油室內的油過多而導致軸承溫度過高。
       注意必須使用鋰基脂潤滑油或二硫化鉬類的油品，切勿使用鈣基脂的油品。

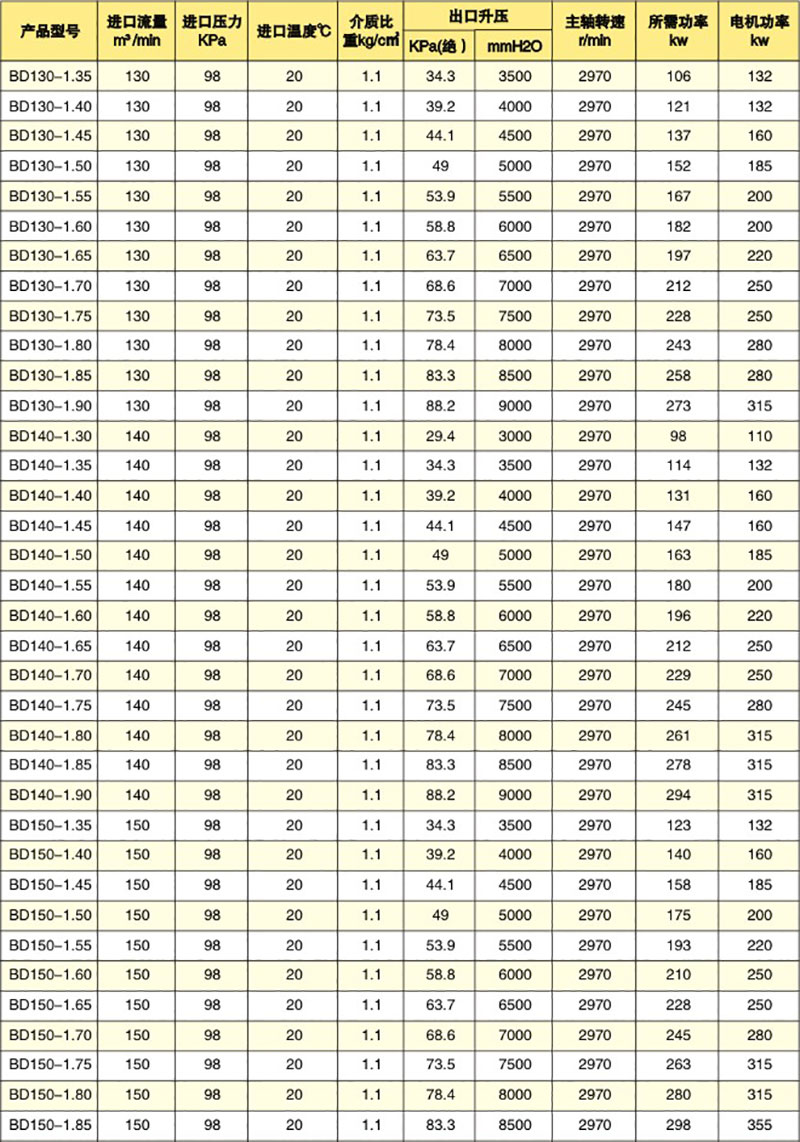

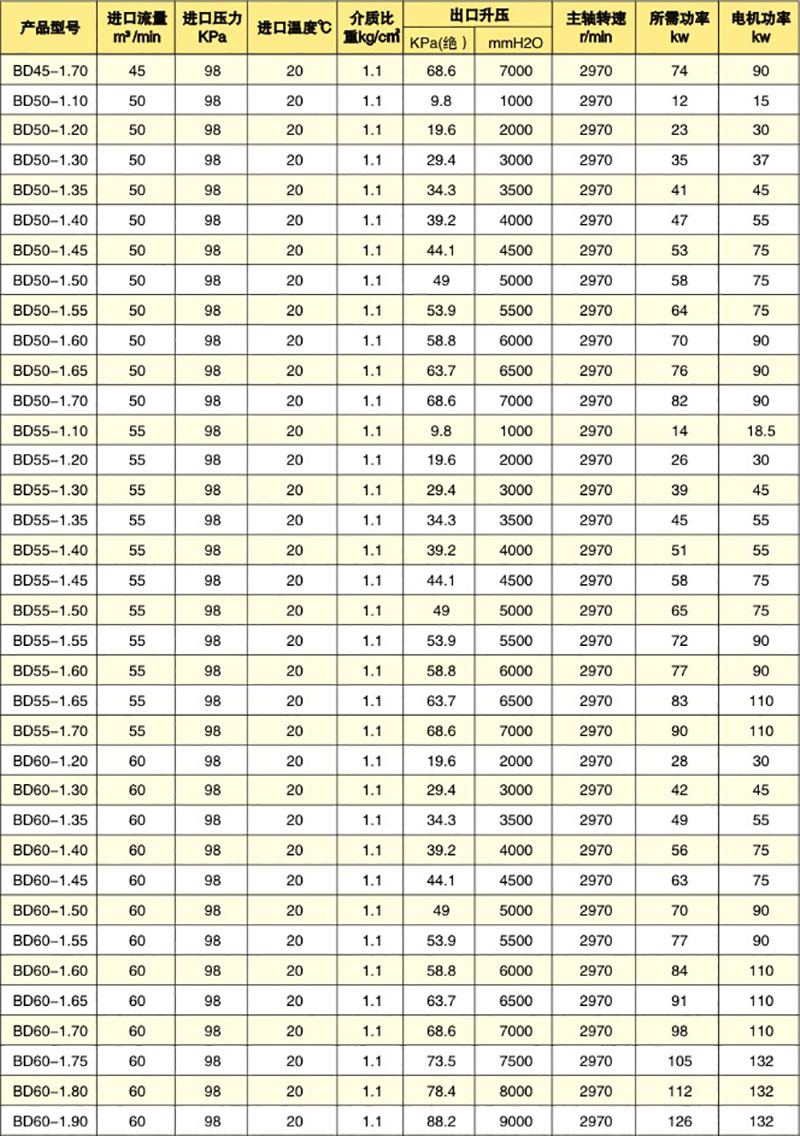

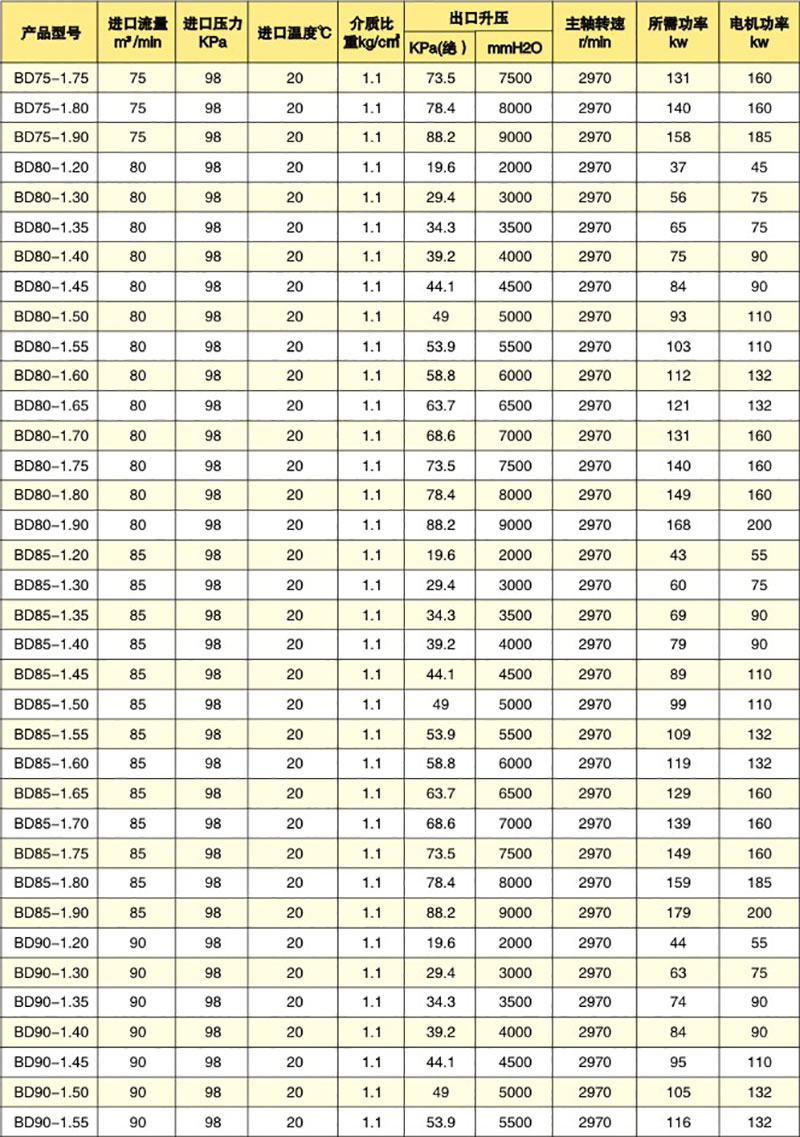

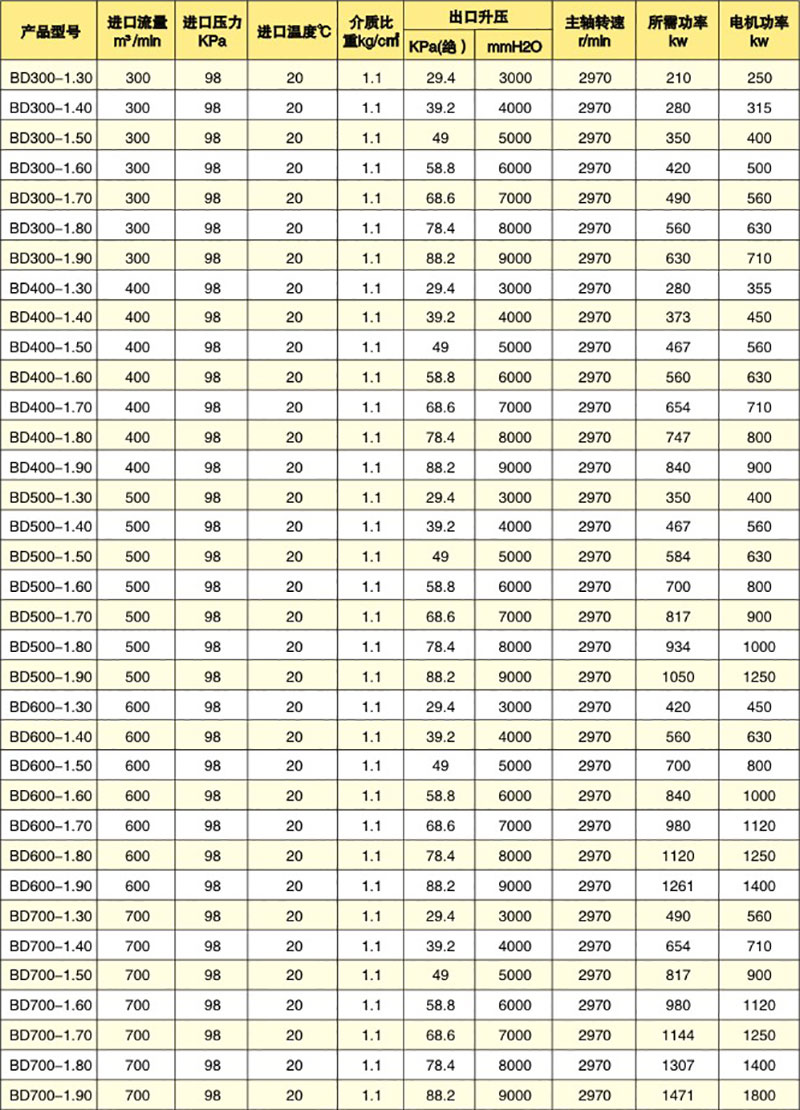

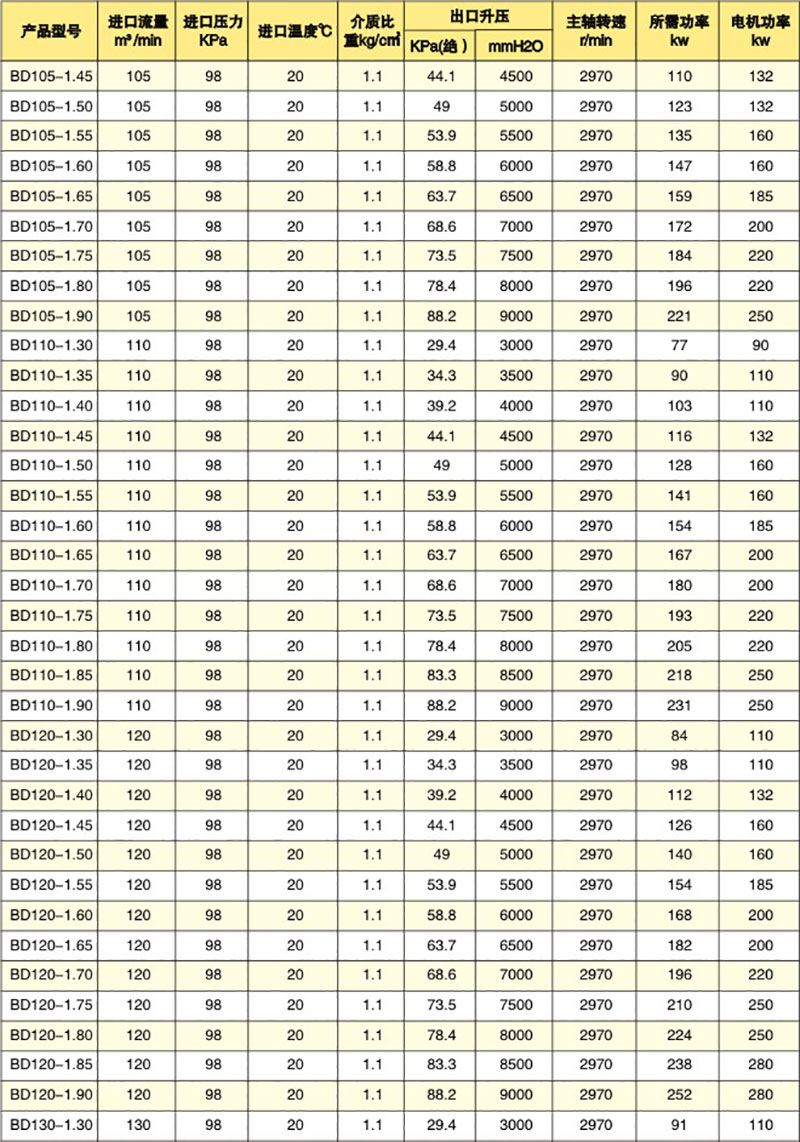

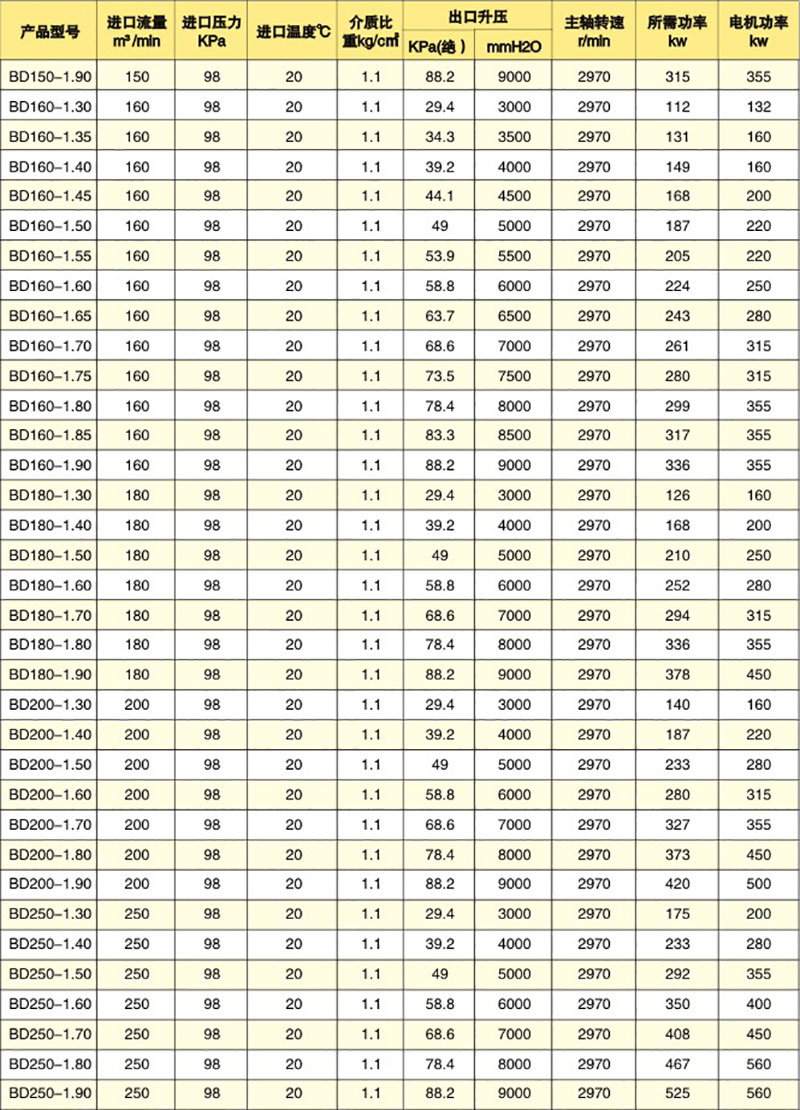

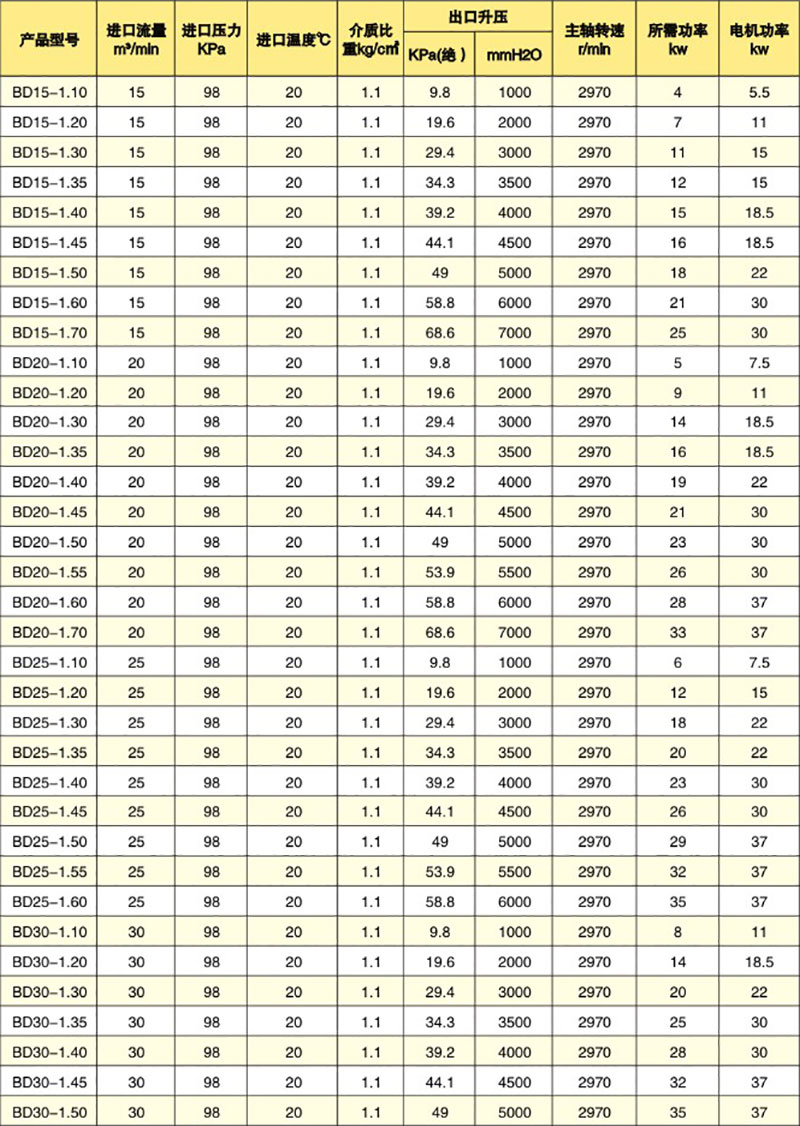

多級離心風機參數表
